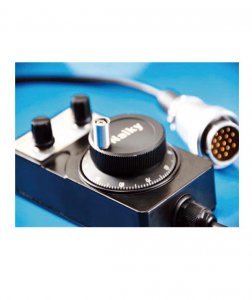

手脉
10186
-
电脑架
10187
-
工作台
10189
-
车床刀具8*8mm
10200
-
刀片
10200-1
- 内容
产品介绍

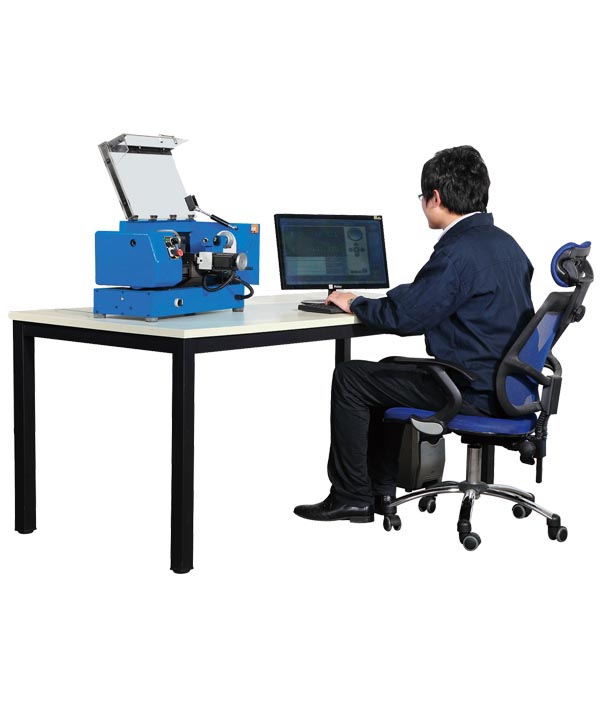

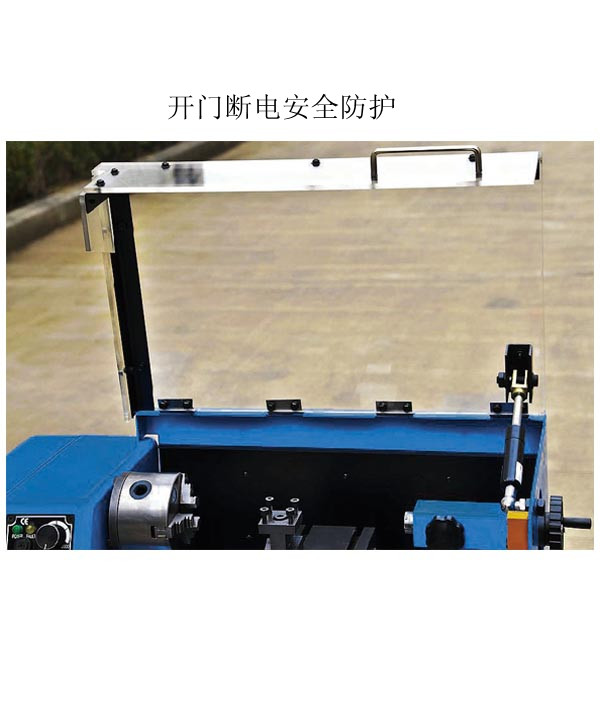

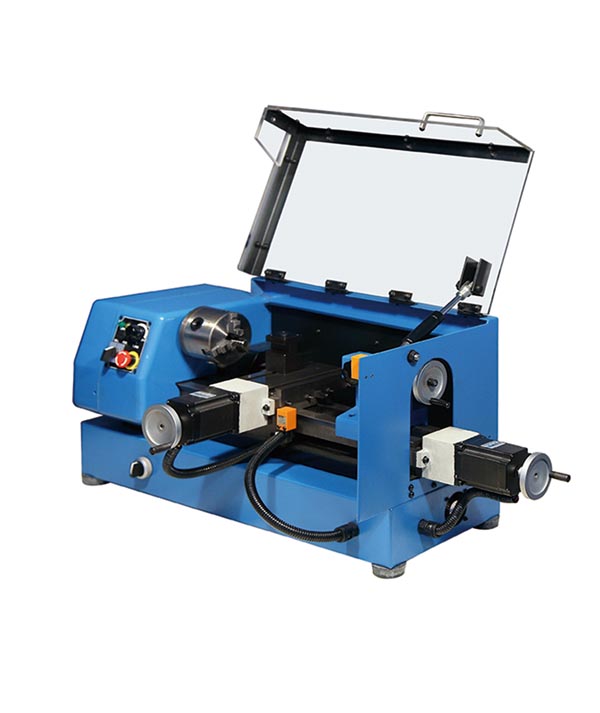

PC1-SIEG是一台集数控和手动二合一的精密车床。全透明的罩壳提供了很好的视觉效果。基于PC机的控制系统，通过以太网直接连接电脑。安装调试简单便利。操作简单，很适合小零件加工，和学校教学演示和培训。同时去除了CNC系统，PC1完全可以但做一台手动机床使用整台机床开门断电，设计安全合理。成本低。
产品优势: 体积小、操作简便、性价比高。
适用范围
主要用于加工轴类、盘类等回转体零件。通过数控加工程序的运行，可自动完成内外圆柱面、圆锥面、成形表面、螺纹和端面等工序的切削加工，并能进行车槽、钻孔、扩孔、铰孔等工作
产品特性

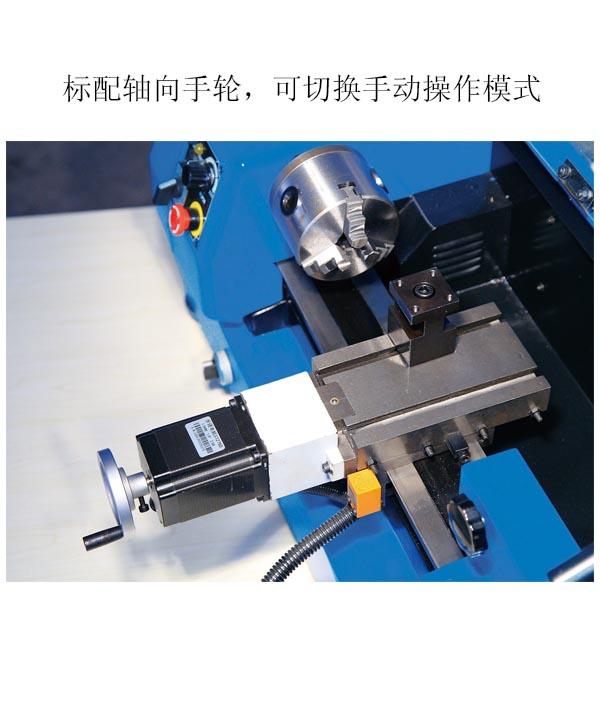

■预装手轮接口

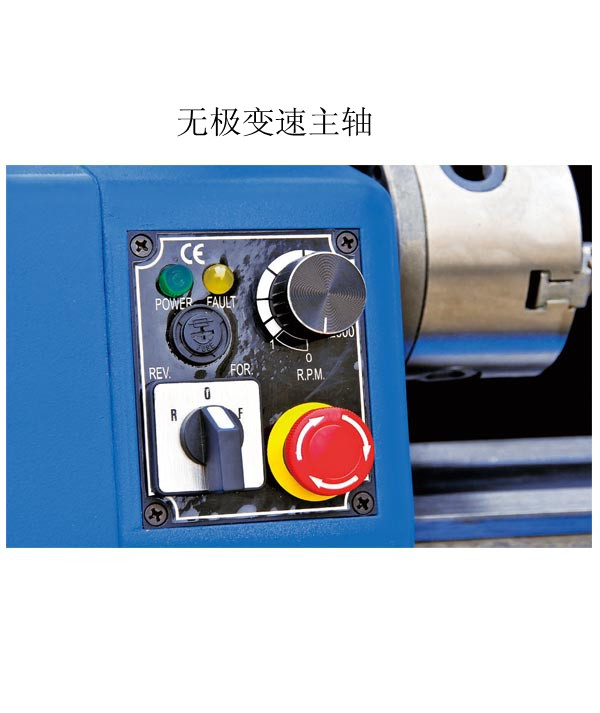

■无级变速高效主轴电机
■基于PC平台的数控系统，可靠性高，操作简便
■220V单向交流电
■通过以太网连接电脑
■MT2公制主轴规格
■G代码可与FANUC兼容
■高品质电气元器件及快速插头
■数控手动二合一
产品参数
|
加工范围 |
车床最大回转直径 |
140mm |
|
滑板上面最大回转直径 |
75mm |
|
|
两顶尖的距离 |
250mm |
|
|
主轴 |
卡盘规格 |
80mm |
|
主轴转速 |
100-2000r/min |
|
|
主轴通孔 |
11mm |
|
|
主轴规格 |
MT2 |
|
|
主轴电机功率 |
150W |
|
|
进给轴 |
X轴行程 |
100mm |
|
Z轴行程 |
150mm |
|
|
最大移动速度 |
300mm/min |
|
|
最大进给速度 |
200mm/min |
|
|
进给电机X、Z |
1.35Nm |
|
|
刀架 |
刀位数 |
1 |
|
刀具尺寸 |
8×8mm |
|
|
尾座 |
尾座套筒锥度 |
MT2 |
|
套筒直径 |
12mm |
|
|
套筒行程 |
20mm |
|
|
精度 |
定位精度 |
0.02mm |
|
重复定位精度 |
0.02mm |
|
|
其他 |
电源 |
230/120V |
|
机床重量（净重/毛重） |
45/65kg |
|
|
机床尺寸 |
730×380×350mm |
|
|
包装尺寸 |
830×480×450mm |
|
|
加工范围 |
车床最大回转直径 |
140mm |
|
滑板上面最大回转直径 |
75mm |
|
|
两顶尖的距离 |
250mm |
|
|
主轴 |
卡盘规格 |
80mm |
|
主轴转速 |
100-2000r/min |
|
|
主轴通孔 |
11mm |
|
|
主轴规格 |
MT2 |
|
|
主轴电机功率 |
150W |
|
|
进给轴 |
X轴行程 |
100mm |
|
Z轴行程 |
150mm |
|
|
最大移动速度 |
300mm/min |
|
|
最大进给速度 |
200mm/min |
|
|
进给电机X、Z |
1.35Nm |
|
|
刀架 |
刀位数 |
1 |
|
刀具尺寸 |
8×8mm |
|
|
尾座 |
尾座套筒锥度 |
MT2 |
|
套筒直径 |
12mm |
|
|
套筒行程 |
20mm |
|
|
精度 |
定位精度 |
0.02mm |
|
重复定位精度 |
0.02mm |
|
|
其他 |
电源 |
230/120V |
|
机床重量（净重/毛重） |
75/90kg |
|
|
机床尺寸 |
730×380×350mm |
|
|
包装尺寸 |
780×650×520mm |
常见问题
服务保修
以下条件除外，不属于保修范围
1 使用不正当的电源
2 操作不当引起的机器故障
3 带电拆装设备引起的电气部件的损坏
4 其他自然灾害引起的损害，列如雷击、地震、水灾等自然灾害
2、免费保修期间，不包括上门服务费和由上门服务所产生的其他费用，用户需另外支付，支付如下：
1 人工费 按天计算 600;元/天
2 交通费 经济舱或者动车来回机票或车票
3 住宿费 当地三星级或以上标准间费用
请预先把相关的费用汇入我公司账户，我公司会开具相关的费用发票，除以上费用外，其他费用有厂商承担。
注：维修天数和住宿天数，我方会根据相应的事项进行计算并与用户协商，超过所规定的时间所产生的费用，将由厂商承担，包括住宿费等费用
3、保修内维修方法
客户详细描叙故障，通过EMAIL方式或者传真方式至我公司售后服务部门，也可以通过电话沟通方式，由售后服务工程师判断故障原因，并在电话中指导客户进行检测和判断，指导客户拆下故障零件后，快递方式至我公司售后服务部门，公司售后服务部门收到客户的零件后，进一步测试，若确认有故障，将在1个工作日内，将新的零件快递至用户，并且指导用户安装和调试。
以上过程中所产生的快递费用全部由厂商承担，若客户无法完成以上工作，需要厂商上门服务，收费方法按照第2条
4、保修外维修方法
方法同3
费用：用户需承担零配件，具体价格请致电收货服务部门，所产生的快递费用，为了确保购买正确的零配件，建议先寄回零配件测试新的零配件保修期为壹年，服务费（免费），若用户需要提供上门服务，收费标准参考第2条。
5、安装和培训
所售的所有机器价格都不包括安装和培训，由于机器出厂前都进行调试，所有用户无需调试，
上门安装费：参考第2条收费标准
培训费：用户安排时间至我公司培训，妙法，请事先预约
上门培训费：参考第2条收费标准
