产品介绍

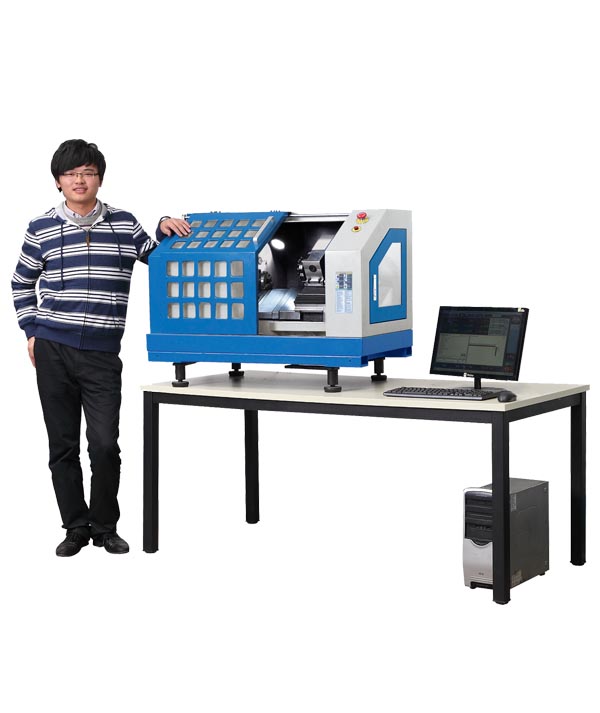

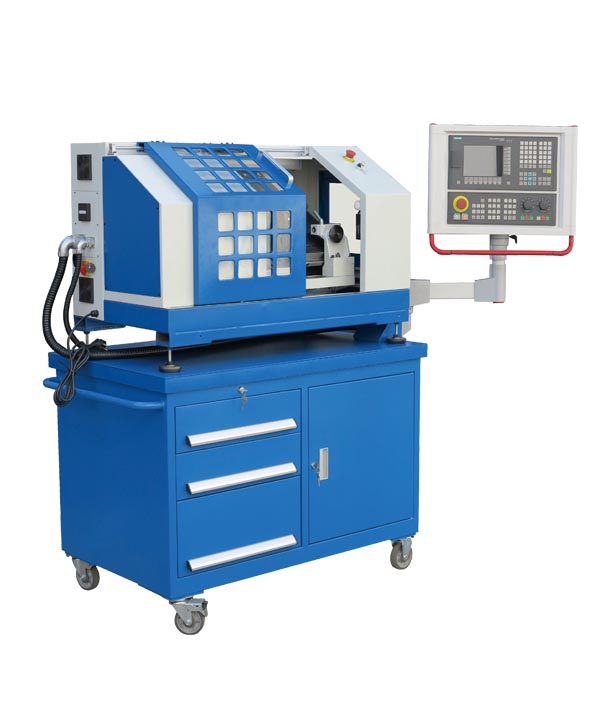

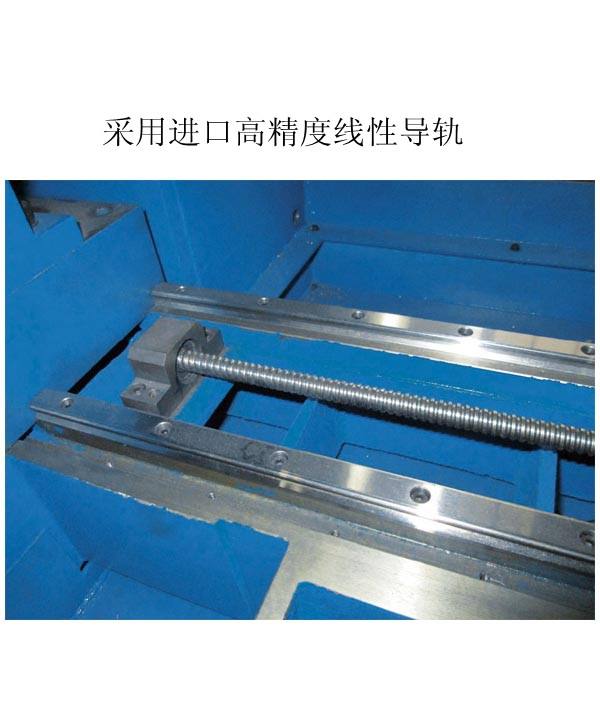

iKC4-SIEMENS是一款带8工位立式刀库的45度斜床身车床，进给轴电机为伺服电机，导轨为线性导轨。是一款适合教学培训用和轻工业有色金属加工的母机。能切削材质为45号钢的材料和有色金属。能做各种轮廓和螺纹加工，总输入功率为1800W。采用的是SIEMENS 808D的系统。
适用范围:
我公司小型数控车床可用于各类工厂小型有色金属的平面，曲面等零件的加工，由于体积小，价格低，也可用于数控机床培训教学使用，一个教室可配置8~10台，让每个学生都可以动手操作。
产品优势:
采用斜导轨床上，切削力更加强大，刚性更加稳定。
产品特性:

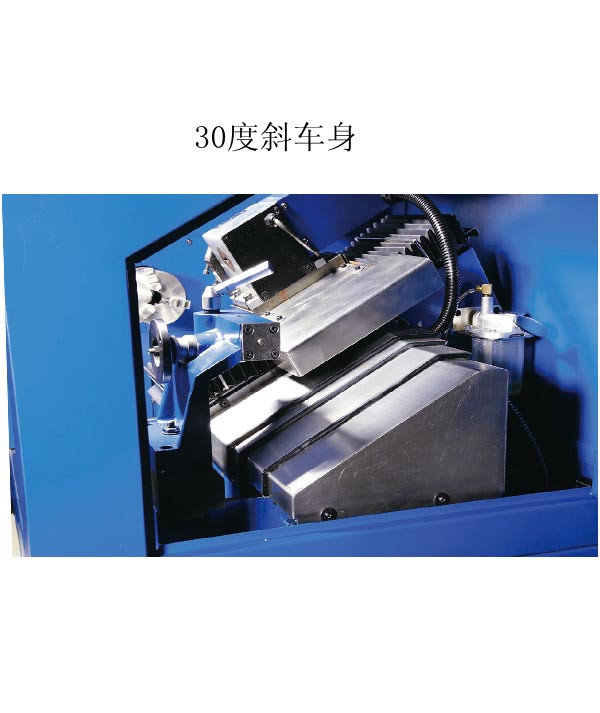

■采用斜道轨床身，机床更加稳定,钢性更加强大

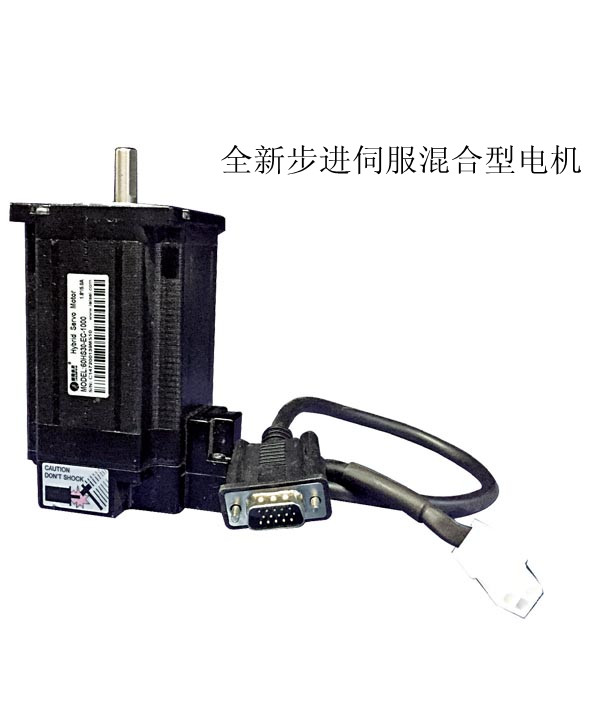

■高性能步进电机，大扭矩无刷主轴电机

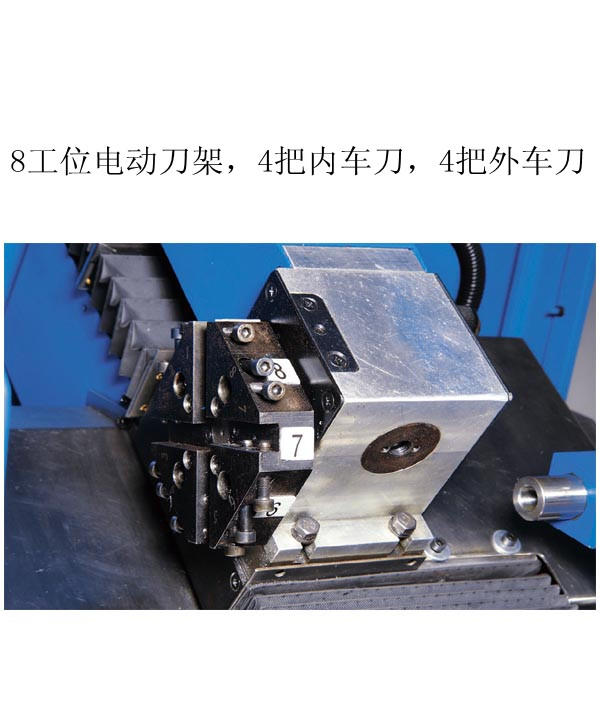

■高精度的塔式刀库满足不同的加工需求。
■MT3公制主轴规格
■台湾进口滚珠丝杆
■精选的优质材料铸造，结构紧凑
■高品质安规电气元件及快速插头
■高性价比自动润滑系统，保护导轨寿命
■安全可靠的全防护罩壳
■预装手轮快速接口
■符合欧盟CE安全认证
产品参数
|
加工范围 |
车床最大回转直径 |
200mm |
|
滑板上面最大回转直径 |
90mm |
|
|
两顶尖的距离 |
280mm |
|
|
主轴 |
卡盘规格 |
100mm |
|
主轴转速 |
100-3000r/min |
|
|
主轴通孔 |
20mm |
|
|
主轴规格 |
MT3 |
|
|
主轴电机功率 |
1000W |
|
|
进给轴 |
X轴行程 |
200mm |
|
Z轴行程 |
200mm |
|
|
最大移动速度 |
3000mm/min |
|
|
最大进给速度 |
1000mm/min |
|
|
进给电机 |
2.2Nm |
|
|
刀架 |
刀位数 |
8 |
|
刀具尺寸(4把外刀） |
8×8mm |
|
|
刀具尺寸(4把内刀） |
φ10mm |
|
|
尾座 |
尾座套筒锥度 |
MT2 |
|
套筒直径 |
12mm |
|
|
套筒行程 |
38mm |
|
|
精度 |
定位精度 |
0.015mm |
|
重复定位精度 |
0.01mm |
|
|
其他 |
电源 |
230/120V |
|
机床重量（净重/毛重） |
210/250kg |
|
|
机床尺寸 |
1070×690×760mm |
|
|
包装尺寸 |
1260×890×1020mm |
常见问题
服务保修
以下条件除外，不属于保修范围
1 使用不正当的电源
2 操作不当引起的机器故障
3 带电拆装设备引起的电气部件的损坏
4 其他自然灾害引起的损害，列如雷击、地震、水灾等自然灾害
2、免费保修期间，不包括上门服务费和由上门服务所产生的其他费用，用户需另外支付，支付如下：
1 人工费 按天计算 600;元/天
2 交通费 经济舱或者动车来回机票或车票
3 住宿费 当地三星级或以上标准间费用
请预先把相关的费用汇入我公司账户，我公司会开具相关的费用发票，除以上费用外，其他费用有厂商承担。
注：维修天数和住宿天数，我方会根据相应的事项进行计算并与用户协商，超过所规定的时间所产生的费用，将由厂商承担，包括住宿费等费用
3、保修内维修方法
客户详细描叙故障，通过EMAIL方式或者传真方式至我公司售后服务部门，也可以通过电话沟通方式，由售后服务工程师判断故障原因，并在电话中指导客户进行检测和判断，指导客户拆下故障零件后，快递方式至我公司售后服务部门，公司售后服务部门收到客户的零件后，进一步测试，若确认有故障，将在1个工作日内，将新的零件快递至用户，并且指导用户安装和调试。
以上过程中所产生的快递费用全部由厂商承担，若客户无法完成以上工作，需要厂商上门服务，收费方法按照第2条
4、保修外维修方法
方法同3
费用：用户需承担零配件，具体价格请致电收货服务部门，所产生的快递费用，为了确保购买正确的零配件，建议先寄回零配件测试新的零配件保修期为壹年，服务费（免费），若用户需要提供上门服务，收费标准参考第2条。
5、安装和培训
所售的所有机器价格都不包括安装和培训，由于机器出厂前都进行调试，所有用户无需调试，
上门安装费：参考第2条收费标准
培训费：用户安排时间至我公司培训，妙法，请事先预约
上门培训费：参考第2条收费标准
