一、 产品信息

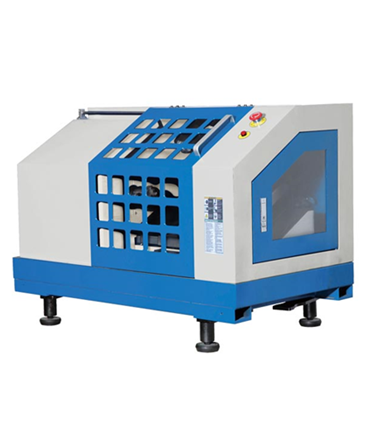

数控车床IKC4是2021年公司新改良款，是KC4S的升级版，采用结构性更加稳定的斜道轨床身，使机床的整体刚性比KC4S有很高的提升，操控系统也进行了全新升级，操作更加高效，配以高精度的塔式刀库，带来强大的加工性能。
产品优势：
采用斜导轨床上，切削力更加强大，刚性更加稳定。
系统介绍：
本机型配套由西马特自行研发的基于PC平台的SIEG数控系统
l 采用PC机通过以太网接口连接进行控制
l 可靠性高，操作便捷。
l G代码可与FANUC系统兼容。
l 可选配仿FANUC，与FANUC系统操作一模一样，便于长期操作FANUC系统的操作者使用。(可选附件S/N10196)
l 可选配电子手轮，手动控制机床各轴运行，便于加工对刀等操作。（可选附件S/N10186)
客户还可选择豪华型仿FANUC操作台（S/N10196C），此操作台特别适用于教育市场。
操作台配仿FANUC控制面板，以电脑为显示屏，用控制面板进行操作，它的操作方式和真正的FANUC系统一模一样，学生可以通过它来掌握FANUC系统的使用。
二、 产品特色

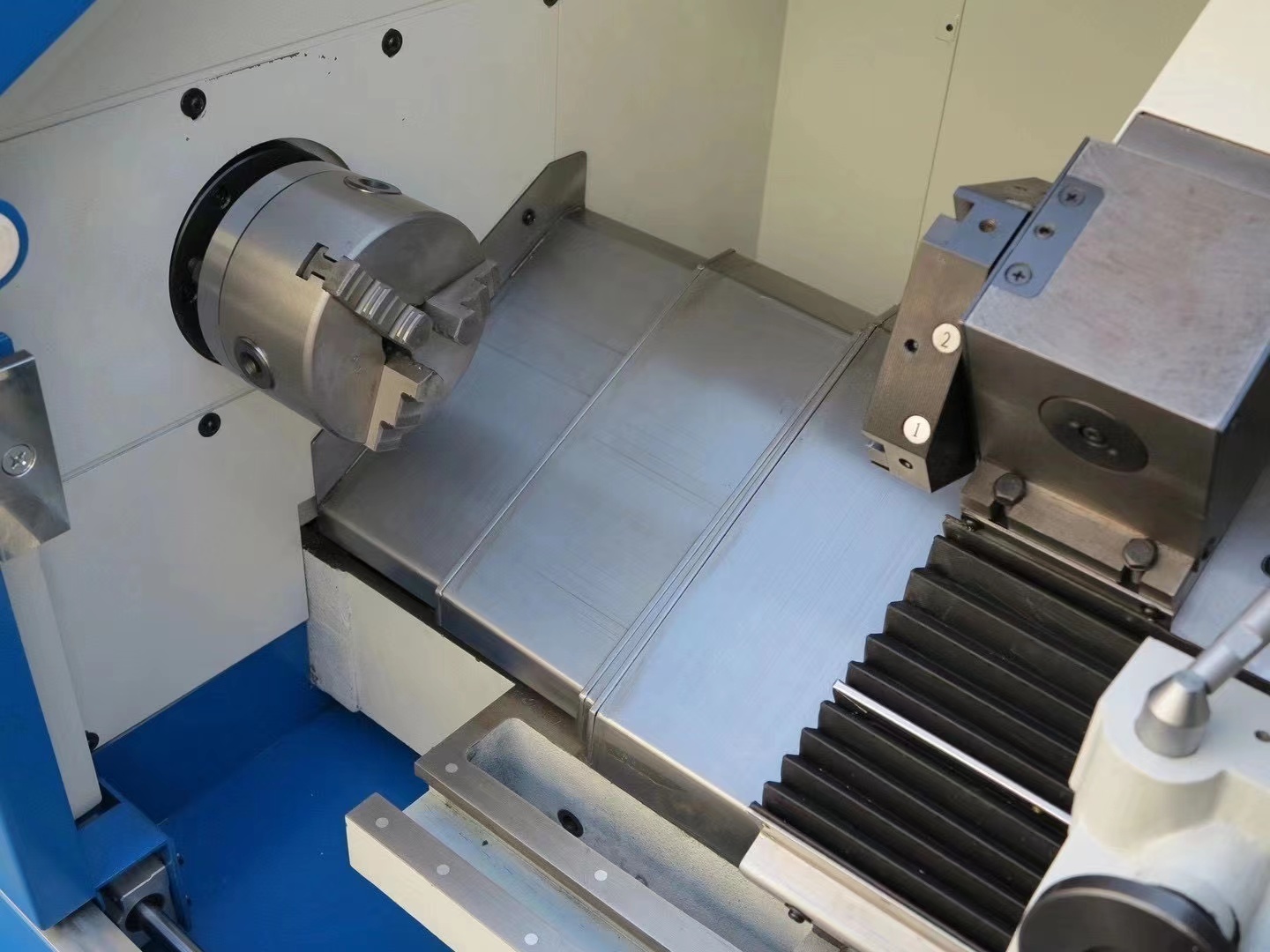

■采用斜道轨床身，机床更加稳定,钢性更加强大.
■高性能步进电机，大扭矩无刷主轴电机
■高精度的塔式刀库满足不同的加工需求。
■MT3公制主轴规格
■基于PC平台的数控系统，可靠性高，操作简便
■精选的优质材料铸造，结构紧凑
■通过以太网接口与计算机连接
■台湾进口滚珠丝杆
■G代码可与FANUC兼容
■高品质安规电气元件及快速插头
■可选配FANUC面板，与FANUC系统操作一模一样，便于长期操作FANUC系统的操作者使用

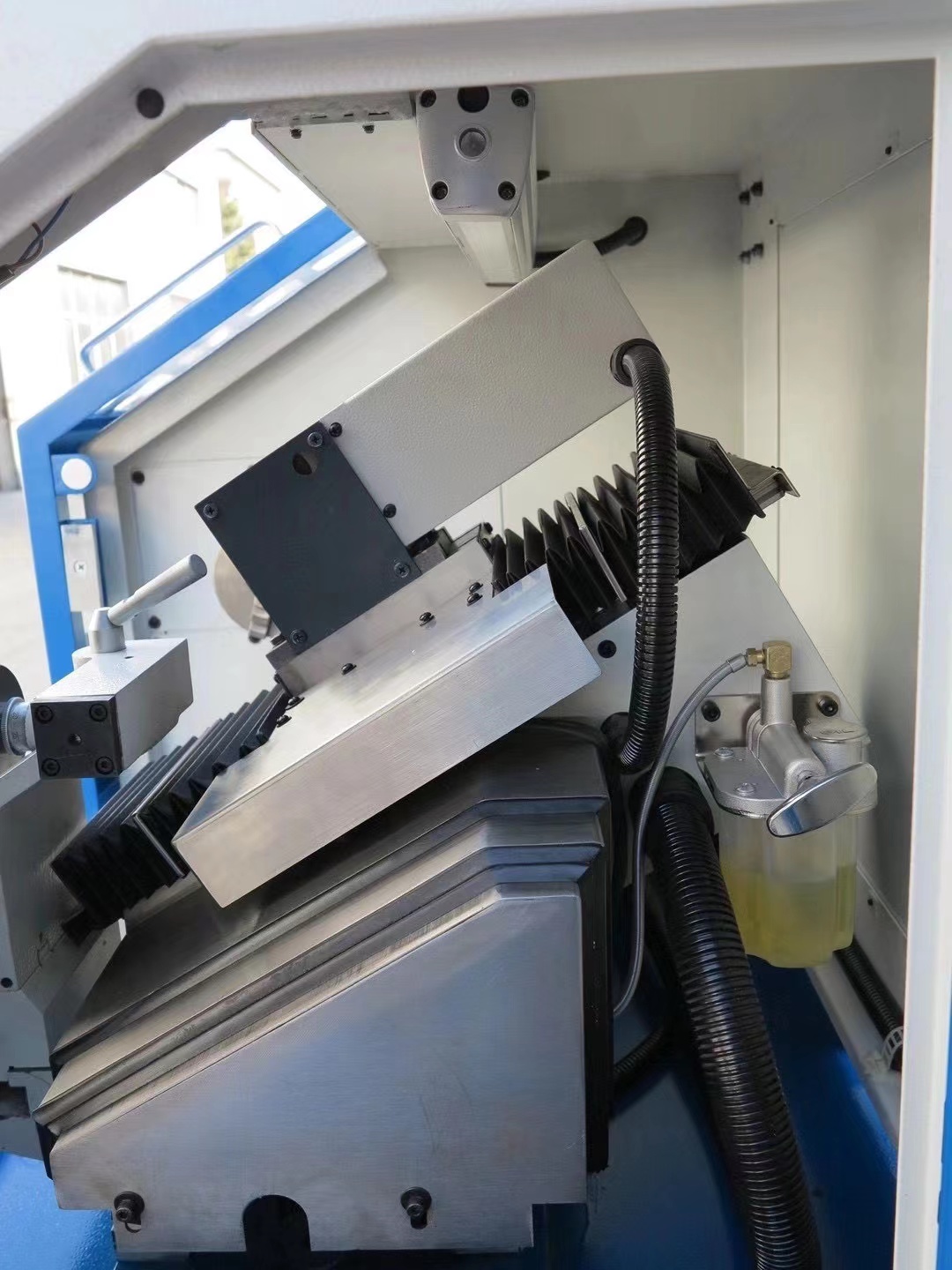

■高性价比自动润滑系统，保护导轨寿命
■安全可靠的全防护罩壳
■预装手轮快速接口
■符合欧盟CE安全认证
三、规格参数
|
加工范围 |
车床最大回转直径 |
200mm |
|
滑板上面最大回转直径 |
90mm |
|
|
两顶尖的距离 |
280mm |
|
|
主轴 |
卡盘规格 |
100mm |
|
主轴转速 |
100-3000r/min |
|
|
主轴通孔 |
20mm |
|
|
主轴规格 |
MT3 |
|
|
主轴电机功率 |
1000W |
|
|
进给轴 |
X轴行程 |
120mm |
|
Z轴行程 |
200mm |
|
|
最大移动速度 |
3000mm/min |
|
|
最大进给速度 |
1000mm/min |
|
|
进给电机 |
4Nm |
|
|
刀架 |
刀位数 |
8 |
|
刀具尺寸(4把外刀） |
8×8mm |
|
|
刀具尺寸(4把内刀） |
φ10mm |
|
|
尾座 |
尾座套筒锥度 |
MT1 |
|
套筒直径 |
22mm |
|
|
套筒行程 |
30mm |
|
|
精度 |
定位精度 |
0.01mm |
|
重复定位精度 |
0.01mm |
|
|
其他 |
电源 |
230/120V |
|
机床重量（净重/毛重） |
210/250kg |
|
|
机床尺寸 |
1070×690×760mm |
|
|
包装尺寸 |
1260×890×1020mm |
