W350五轴加工中心

商品货号:
商品品牌:请选择
商品重量:3000KG
货存:有库存
  • 内容

一、产品信息

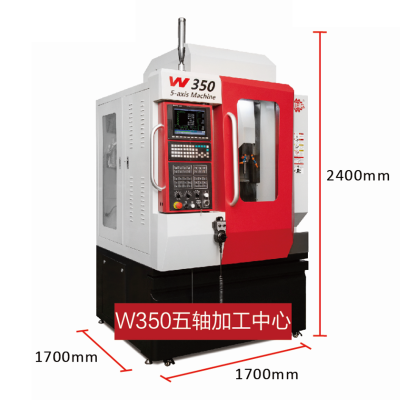

W350五轴加工中心

实验室机床

实验室机床


二、产品特色


■摇篮动梁式结构,刚性好、精度好。

■相同加工行程下机床的外形尺寸小、能耗低

■真5轴机床,系统带RTCP功能。

■主轴转速高,达到24000r/min

■适用于中小零件高精度和复杂零件加工

■机床配套有数字孪生模型仿真软件,解决了5轴机床操作难度大,和实际加工危险系数高等难题

三、五轴系统


可选择西门子、海德汉、SIEG、台湾新代、华中数控、广州数控操作系统


规格参数

类别 项目 配置
行程 X轴行程 370mm
Y轴行程 450mm
Z轴行程 360mm
A轴行程 -110°~ +30°
C轴行程 360°
旋转工作台尺寸 350mm
工作台负载 150KG
工作空间尺寸 直径300mm x  高度350mm的圆柱体
性能 直线切削进给 15000mm/min
直线快速进给 24000mm/min
旋转切削进给 6000°/min
旋转快速进给 9000°/min
直线轴定位精度 ≤0.01mm
直线轴重复定位精度 ≤0.005mm
旋转轴定位精度 ≤26arcsec
旋转轴重复定位精度 ≤20arcsec
主轴锥度 BT30
夹持范围 ER32 1-20MM
主轴最高转速 24000r/min
主轴额定扭矩 6Nm
主轴最大功率 7.5KW
换刀时间 <5 秒
刀库数量 16
其他 电压要求 三相380v
最大功率 15kw
常规使用功率 5kw
机床尺寸 1700mm x 1700mm x 2400mm
机床重量 3000kg


常见问题

服务保修

1、整机保修壹年(包括电气和机械部分)
以下条件除外,不属于保修范围
1 使用不正当的电源
2 操作不当引起的机器故障
3 带电拆装设备引起的电气部件的损坏
4 其他自然灾害引起的损害,列如雷击、地震、水灾等自然灾害

2、免费保修期间,不包括上门服务费和由上门服务所产生的其他费用,用户需另外支付,支付如下:
1 人工费 按天计算 600;元/天
2 交通费 经济舱或者动车来回机票或车票
3 住宿费 当地三星级或以上标准间费用
请预先把相关的费用汇入我公司账户,我公司会开具相关的费用发票,除以上费用外,其他费用有厂商承担。
注:维修天数和住宿天数,我方会根据相应的事项进行计算并与用户协商,超过所规定的时间所产生的费用,将由厂商承担,包括住宿费等费用

3、保修内维修方法
客户详细描叙故障,通过EMAIL方式或者传真方式至我公司售后服务部门,也可以通过电话沟通方式,由售后服务工程师判断故障原因,并在电话中指导客户进行检测和判断,指导客户拆下故障零件后,快递方式至我公司售后服务部门,公司售后服务部门收到客户的零件后,进一步测试,若确认有故障,将在1个工作日内,将新的零件快递至用户,并且指导用户安装和调试。
以上过程中所产生的快递费用全部由厂商承担,若客户无法完成以上工作,需要厂商上门服务,收费方法按照第2条

4、保修外维修方法
方法同3
费用:用户需承担零配件,具体价格请致电收货服务部门,所产生的快递费用,为了确保购买正确的零配件,建议先寄回零配件测试新的零配件保修期为壹年,服务费(免费),若用户需要提供上门服务,收费标准参考第2条。

5、安装和培训
所售的所有机器价格都不包括安装和培训,由于机器出厂前都进行调试,所有用户无需调试,
上门安装费:参考第2条收费标准
培训费:用户安排时间至我公司培训,妙法,请事先预约
上门培训费:参考第2条收费标准
